直線、斜線、曲線、平行移動など、全方向走行可能

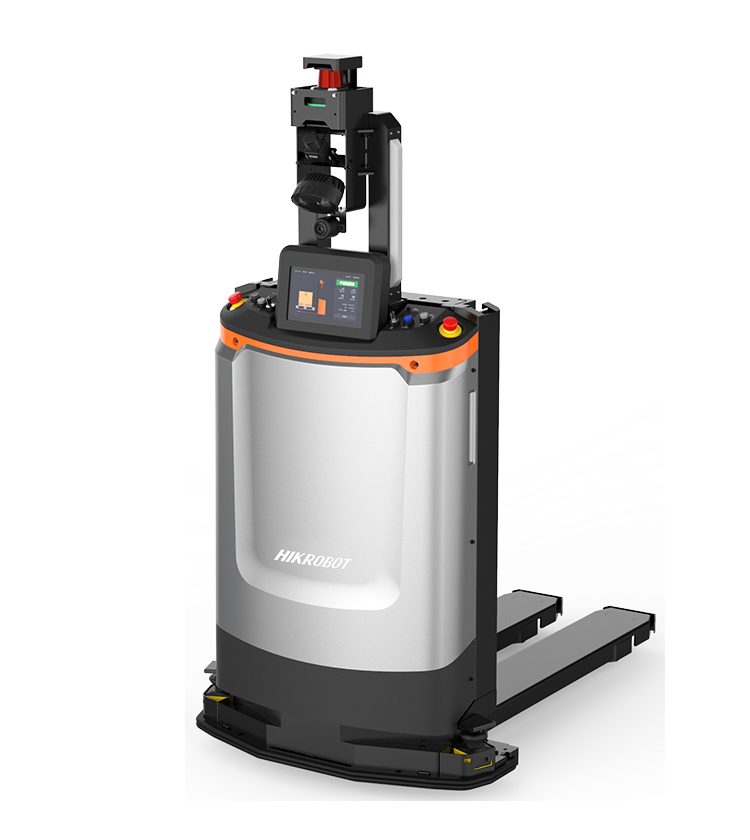

全方向走行型 フォークリフト搬送ロボット

F1-1000U

全方向走行型のフォークリフト搬送ロボットFMRは、異なるステアリング駆動輪を内蔵することで、斜線、曲線、平行移動など全方向に移動させることができます。通路スペースをほとんど占有せず、柔軟な経路計画が可能で、スキュー、アーク、トラバース動作をサポートします。3C、新エネルギー、自動車部品、タバコなどの業界において、高い保管容量と狭い通路計画というお客様の課題を解決します。フォーク昇降高度 2mですので、2段積みの倉庫にも対応可能です。

定格荷重 1000kg、昇降高度 2049mm、最小回転径 933mm、 最小通路幅 1866mm、パレットサイズ 1200 x 1200mm



HIKROBO ロゴ

お問合わせはこちらから
特長

特長

優れた性能と高い安全性

 全方向シリーズの最小モデル

全方向走行型シリーズの最大モデル、定格荷重は1000Kg、フォーク昇降高度は2mですので、2段積みが可能です。最小回転半径933mm、最小通路幅1866mmです。

 安全性と信頼性

360°ステレオセンシングにより、様々な環境や物体を認識し、安全な走行が可能です。ドライブレコーダ、レーザー障害物検知、バンパーストップ、パレット定位置検出、フォーク衝突センサー、非常停止ボタン、青色警告灯、表示灯・警告音などの安全装置を装備できます。

 高精度な位置決め

レーザー(L-SLAM)、ビジョン、視覚補助による3Dナビゲーションにより、±10ミリメートルの位置決め精度です。高低差や障害物の高さも認識し、動的な環境(人や物の移動)にも柔軟に対応できます。また、自己位置推定の精度が高く、再学習の手間が少ないのが特長です。定格速度は、1.2m/秒です。

フォークのサイズ

フォークの厚さが60mm、フォーク幅が255mm、フォークの長さが1215mmです。フォークの荷重中心は、マストから600mmですので安定しています。最大パレットサイズは、1200 x 1200mmです。リフティング速度は、負荷があるとき100mm/秒、無負荷のとき135mm/秒です。



豊富な機能

全方向移動

直線、斜線、円弧、定置、水平移動など、スムーズな動作をサポートします。

キャリア認識

キャリアオフセットに基づく自動フォークピッキングが可能です。

 低位吊り下げ障害物検出

吊り下げ障害物と低位障害物の検出をサポートしています。



豊富なモード

ヒューマンマシンコラボレーション

手動操作と自律操作の有機的な相乗効果により、人とロボットの協働を実現します。

豊富なシナリオ

ラインサイド搬送、資材積み込み、深層保管など、様々な保管形態に対応できます。

多様なドッキングデバイス

エレベータ、自動ドア、コンベア、その他のサードパーティデバイスと連携できます。

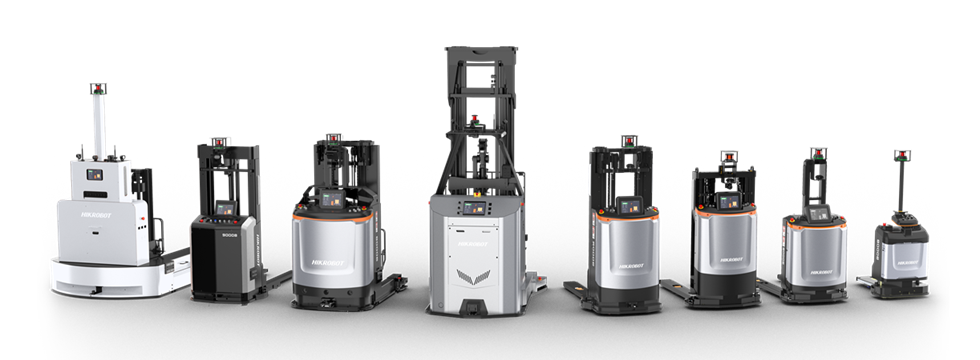

 FMRシリーズ



用途

用途

下記の分野をはじめ、様々な製造・物流の現場で活用されています。

自動車工場
家電製造
食品・医薬品製造
3PL
製造業
Eコマース/流通業
その他

仕様

仕様

 ●:標準搭載 / :オプション

一般
形式 全方向走行型
ナビゲーション L-SLAM / 3D-SLAM / 視覚補助
寸法 LxWxH (mm) 1650 x 990 x 1984
重量 (kg) 8250
定格荷重 (kg) 1000
荷重中心 (mm) 600
フォーク昇降高度 (mm) 2049
フォーク昇降速度 (負荷/無負荷)(mm/秒) 100 / 135
荷卸し後、フォークと地面の距離 (mm) 99
フォーク寸法 s/e/l (mm) 60 x 255 x 1215
フォーク幅 (mm) 720
パレットサイズ (mm) 1200 x 1200
安全保護
レーザー障害物回避
ドライビングレコーダ
バンパーストリップ
パレット定位置検出
フォーク衝突センサ
非常停止ボタン
表示灯
警報音
モーション性能
走行モード 全方向
定格速度 (mm/s) 1200
* 位置決め精度 (mm)/(° ) ±10mm / ±1°
最小回転半径 (mm) 933
バッテリー性能
* 稼動時間 (h) 6~8
充電時間 (フル充放電後)(h) ≤1.5

* 理想的な条件での位置決め精度のテスト結果であり、実際の精度は現場環境・搬送物寸法・ドッキング条件または他の要因の影響を受けます。

* 稼働条件はメーカーにて設定した条件でのテスト結果です。



ダウンロード
価格

型名および価格は、弊社営業にお問い合わせください。
