堅牢型のDPMリーダ。複数の照明モードで高い読取率

コードレス DPMデジタルスキャナ

DS3678-DP

DS3578-DPは、100万画素 (1024 ×960ピクセル) の高解像度イメージセンサを搭載し、極めて高い堅牢性を備えた手持型DPMリーダです。レーザマーキングやドットピンマーキングなどのダイレクトマーキングに対応しています。モジュール幅0.076mmのバーコードとセルサイズ0.127mmの2次元シンボルを読み取ることができ、複数の照明モードと拡散板により、反射面、凸凹面、曲面、および、低コントラストや高コントラストな表面など、あらゆる表面のダイレクトマーキングを読取できます。2.4mの落下強度、-20℃に使用温度、IP67の防塵・防水は、このクラストップの耐久性ですの で、保守や機会損失を含めたトータルコストを大幅に削減できます。大容量バッテリとBluetooth 4.0 BLEにより、フル充電で10万回以上の読取が可能です。



Zebra ロゴ アイニックスは、ゼブラ社のゴールドパートナーです。

2Dイメージャ Bluetooth 防塵・防滴 高耐久性 氷点下動作 長期無償保証
お問合わせはこちらから
オンラインでのご購入または見積りはこちらから
特長

特長

メガピクセルの高解像度

高解像度イメージセンサ (1280 x 960) と最新のデコードアルゴリズムにより、モジュール幅 0.076mmのバーコードやセルサイズ 0.127mmの2次元シンボルを読み取ることができます。しかも、レーザマーキングやドットピンマーキングなどのダイレクトマーキングばかりでなく、紙に印刷された従来のバーコードも読取できますので、すべてシンボルを1台で読み取ることができます。

DS3678 トップビュー

DS3678 セット

高度な照明システムにより様々なDPMを読取

複数の照明モードと拡散板により、反射面、凸凹面、曲面、および、低コントラストや高コントラストの様々な表目のシンボルを読み取ることができます。 内蔵反射板は、非常に光沢があり、反射する表面に印刷されたシンボルを読み取るために必要な間接光を提供します。 独自のデザインの反射板は、曲面にマーキングされたバーコードのエッジに直接光を当てることにより、画像をより簡単に解読できるようにします。 最後に、直接光モードは、研磨された表面など様々な表面にマーキングされた低コントラストのシンボルを読み取るために必要な明るい光を提供します。

DPMサンプル01

高輝度LED、ビーパ音、バイブレーションによる読取確認

雑音の多い環境でも確実な読取確認を実現するために、LED表示、ビーバ音、バイブレーションによる読取確認モードを装備しています。ビーパ音は、調節可能です。

コードレスで読取、満充電で10万スキャン

3,100mAhリチウムイオンバッテリとBluetooth V4.0BLE を搭載していますので、フル充電で10万回以上のスキャンが可能です。また、Class 1により100m以上の通信が可能です。プロファイルは、HIDとSPPをサポートしています。

クラストップクラスの耐久性

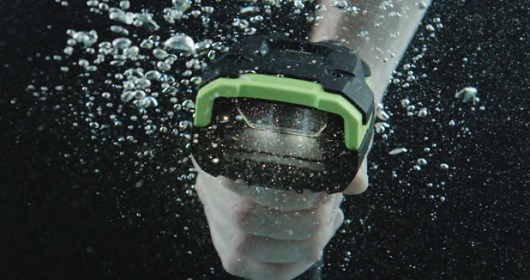

2.4mからコンクリートへの落下衝撃耐久性は、このクラスの従来のスキャナより23%改善しています。1m / 5,000回のタンブリングテストは、実際の落下を完全に再現する性能です。-30℃~+50℃の広い使用温度範囲、そして、30分の水没が可能な防塵・防水グレードIP67など、トップクラスの耐久性を持っています。しかも、従来のDS3508より約10%軽量化されています。

DS3678-DP 耐久性

RSM(リモートスキャナ管理)をサポート

123Scan2、および、スキャンマネージメントサービス(SMS)は、スキャナ設定やファームウェアアップグレードなど、ネットワークを通じたリモートによるデバイス管理が可能です。これによって、総所有コスト(TCO)を軽減できます。

ユニバーサルインタフェース対応

USB、RS232C、キーボードなとのインタフェースをケーブル交換で変更できます。

ハンズフリーインテリスタンドを用意

プレゼンテーション読取、ハンズフリーモードとハンドヘルドモードの自動切換えが可能です。

アイテム識別コードIUIDのDPMに対応

ダイレクトパーツマーキング読取のDS3578DPは、米国国防総省が規定した Item Unique Identification (IUID:アイテム識別コード)に対応しています。

3年間の無償保証

産業用のバーコードリーダとしては、非常に長い3年間の無償保証期間を提供します。



用途/他



優れた保守体制

安心の長期無償保証期間

スキャナの無償保障(Warranty)は、製品出荷後、3年ですので、安心です。製造者の責による故障について、弊社リペアセンターでセンドバック方式により無償修理致します。修理納期は標準10営業日以内で、代替機の用意はございません。

無償保証範囲外をサポートするサービスフロムスタート

無償保証による標準修理期間は、10営業日ですので、その間の業務対応が求められます。また、使用中の事故による修理は、保証外ですので、修理見積りを取ってから修理注文するなど、多くの手間を必要とします。これらの問題を解決するために、サービスフロムスタートを提供しています。

このサービスは、製品購入時にご契約して頂くことにより、「3営業日以内の修理」や「翌日、修理品または代替機の発送」により、業務の支障を最小限に抑えることができます。また、不慮の事故による修理も保証範囲になりますので、保証期間の修理費を固定化できます。是非、ご購入と同時にサービスフロムスター トの保守契約を締結されることをお勧めします。

  • サービスフロムスタート ブロンズ:修理品受付後、3営業日以内に修理し、発送します。
  • サービスセンター ブロンズ:随時契約の保守サービス。修理品受付後、3営業日以内に修理し、発送します。
仕様

仕様



 光学的特性
光源 マルチプル照明
直接光 :暖系白色LED × 2
拡散光 :634nm リング照明
照準 クロス半導体レーザ 655nm
受光素子 イメージCCD 1280 × 960画素
読取視野 31° H × 23° V
最小コントラスト MRD 15%
読取角度 スキュー:±60°、ピッチ: ±60°、ロール: ±360°
分解能/読取距離 0.076mm (Code39)   0.5cm~7.1cm
0.127mm (Code39)   0.5cm~7.1cm
0.127mm (DataMatrix)   1.0cm~6.3cm
0.25mm (DataMatrix)   0cm~8.6cm
0.127mm (QR Code)   1.0cm~6.3cm
0.25mm (QR Code)   0cm~8.1cm
電気・機械的特性
1次元シンボル ・JAN/EAN/UPC ・Interleaved 2 of 5 ・Code 2 of 5 ・Codabar(NW7)
・Code39 ・Code128 ・GS1-128 ・Code 11 ・MSI Plessey,
・GS1 Databar(RSS) ・Base 32 (Italian Pharma)
2次元シンボル ・PDF417 ・Micro PDF417 ・DataMatrix ・GS1 DataMatrix
・MaxiCode ・QRCode ・AztecCode ・GS1 Composite ・TLC-39
郵便シンボル ・U.S. Postnet ・U.S. Planet ・U.K.Postal ・Japan Postal
・Australian Postal ・Dutch Postal ・4State Postal
イメージファイル BITMAP、JPEG、TIFF
インタフェース
(クレードル)
・USB
・RS232C (TTLレベル)
・PS2 キーボード
読取確認 LED、ビーパー、バイブレーション
バッテリー 3.7V / 3,100mAh、リチウムイオン
スキャン回数 100,000スキャン(フル充電)
外形寸法 スキャナ 77mm(W) × 143mm(D) × 185mm(H)
重量 402g (バッテリー含む)
無線仕様
Bluetooth Bluetooth Class 1、バージョン 4.0 (LE)
プロファイル SPP、HID
通信速度 Classic Bluetooth :3 Mbit/s (2.1 Mbit/s)
Low Energy  :1 Mbit/s (0.27 Mbit/s)
通信距離 Class 1 :最大 100 m
Class 2 :最大 10 m
環境特性
使用温度範囲 -20℃~+50℃
保存温度範囲 -40℃~+70℃
湿度範囲 5%~95%RH(非結露)
落下強度 2.4mの高さからコンクリートに自然落下後、正常動作
耐転倒衝撃 1mで5,000回転倒
防塵・防滴 スキャナ IP67、クレードル IP65
静電気耐力 EN61000-4-2 に従い、±25 KV 空中放電、±10 KV 直接放電、±10 KV 間接放電
外乱光耐力 100,000 ルクス (直射日光)
安全規格 EU 安全規格:EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 +
AC 2011 + A2:2013
国際安全規格:IEC 60950-1:2005 + A1:2009 + A2:2013
米国:UL 60950-1、第 2 版、
カナダ安全規格:CAN/CSA-C22.2 No. 60950-1-07
日本:電気用品取締法
EMC規格 FCC Part 15 Class B
ICES-003 Class B
European Union EMC Directive
Australian SMA
VCCI class B
EMI/RFI規格 IT 放射規格:EN 55022:2010/AC: 2011 (Class B)
IT 耐性規格:EN 55024:2010
重工業規格:EN 61000-6-2:2005/AC:2005
高調波電流放射規格:EN 61000-3-2:2006 + A1:2009 + A2:2009 (Class B)
電圧変動およびフリッカ規格:EN 61000-3-3:2013
医療用電気機器規格:EN 60601-1-2:2007/AC:2010、IEC 60601-1-2:2007 (修正版)
無線周波数装置規格:47 CFR Part 15, Subpart B,Class B
デジタル機器規格:ICES-003 Issue 5, Class B
LED規格 IEC 62471: 2006 (Ed.1.0)、EN 62471: 2008 (LED)
レーザ規格 UL、VDE、CU recognized laser component
ユーティリティ、保守
123Scan2 スキャナのパラメータのプログラミング、ファームウェアのアップグレード、スキャンしたバーコードデータの提供、レポートの印刷を行います。
スキャナSDK 完全な機能を持つスキャナアプリケーションを生成します。ドキュメント、ドライバ、テストユーティリティ、サンプル・ソース・コードを含みます。
スキャナ管理SMS Zebra スキャナをリモートから管理し、資産情報を照会します。
無償保証期間 スキャナ/クレードル 3年間、バッテリー 1年間
ダウンロード
価格
品 名 型 番 標準価格(税別) ネット価格(税別)

コードレスデジタルスキャナUSBセット

通信クレードル、USBケーブル2.1mストレート、ACアダプタ、電源ケーブル、取扱説明書付

DS3578SR-USBR オープン価格 お問合せ下さい

コードレスデジタルスキャナRS232Cセット

通信クレードル、RS232Cケーブル2.1mストレート、ACアダプタ、電源ケーブル、取扱説明書付

DS3578SR-RSR オープン価格 お問合せ下さい

高分解能コードレスデジタルスキャナUSBセット

通信クレードル、USBケーブル2.1mストレート、ACアダプタ、電源ケーブル、取扱説明書付

DS3578HD-USBR オープン価格 お問合せ下さい

高分解能コードレスデジタルスキャナRS232Cセット

通信クレードル、RS232Cケーブル2.1mストレート、ACアダプタ、電源ケーブル、取扱説明書付

DS3578HD-RSR オープン価格 お問合せ下さい

長距離コードレスデジタルスキャナUSBセット

通信クレードル、USBケーブル2.1mストレート、ACアダプタ、電源ケーブル、取扱説明書付

DS3578ER-USBR オープン価格 お問合せ下さい

長距離コードレスデジタルスキャナRS232Cセット

通信クレードル、RS232Cケーブル2.1mストレート、ACアダプタ、電源ケーブル、取扱説明書付

DS3578ER-RSR オープン価格 お問合せ下さい

コードレスDPMデジタルスキャナ (USB)

通信クレードル、USBケーブル2.1mストレート、ACアダプタ、電源ケーブル、取扱説明書付

DS3678DP-USBR オープン価格 お問合せ下さい

コードレスDPMデジタルスキャナ (RS232C)

通信クレードル、RS232Cケーブル2.1mストレート、ACアダプタ、電源ケーブル、取扱説明書付

DS3678DP-RSR オープン価格 お問合せ下さい

スペアバッテリ

BTRY-36IAB0E-00 オープン価格 お問合せ下さい

ベルトホルスタ

11-35035-01R オープン価格 お問合せ下さい

フォークリフトホルダ

フォークリフト搭載

21-52612-01R オープン価格 お問合せ下さい
