超小型の1次元スキャンエンジン

リニアイメージャエンジン

MT10

超小型のリニアイメージャ式バーコードスキャンエンジンです。3.3Vの低消費電力ですので、スマートフォン、タブレット、キヨスク端末、ゲーム機、医療検査装置などに組込できます。USB HID、USB VCP、UARTのインターフェイスに対応していまので、ソフトウェア開発が容易です。

1Dイメージャ Windows Android iOS
お問合わせはこちらから
オンラインでのご購入または見積りはこちらから
特長

特長

クラス最小サイズ

MT10 は、このクラス最小の1次元バーコードスキャンエンジンです。W14 x L11.9 x H7 mmの指先サイズで、僅か1gと軽量です。したがって、僅かなスペースでも容易に組み込むことができます。

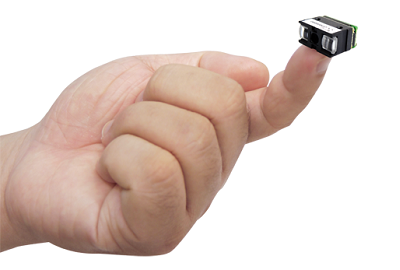

MT10 指先サイズ

液晶画面バーコードも読取

MT10 は、優れた光学系と最新のデコードアルゴリズムにより高い読取性能を実現しています。したがって、従来の紙ラベルの他に、液晶画面に表示されたバーコードも読取できます。

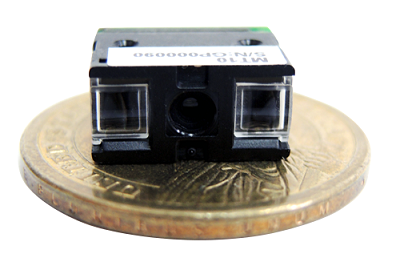

MT10 フロントビュー

フレキシブルデザイン

MT10 は、USB HID、USB VCP、UARTの様々なインタフェースに対応していますので、読取モードなどの設定が容易です。フラッシュメモリによりファームウェアの更新が可能ですので、製品ライフサイクルを長くできます。

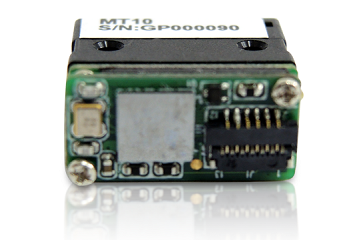

MT10 フレキシブルデザイン

光学パラメータの自動設定

MT10 は、光学系のパラメータを自動的に調整しますので、暗闇から太陽光下までバーコード読取できる自由度を提供します。また、自由適用モードと固定モードの間でスキャン回数を設定できますので、高速スキャンが要求される用途と移動読取と耐外乱光が要求されるスマートデバイスの両方に最適です。

設定コマンドとユーティリティ

MT10のすべての機能の設定を可能にするために、ホストデバイスにコマンドセットが提供され、それによって動的設定コマンドを満たします。ユーザが双方向通信をより迅速に把握し理解するのを助けるために、WindowsベースのBEO構成ユーティリティは、MT10のテストをはるかに簡単に行うためのユーザフレンドリなプラットフォームとして提供されています。

開発等に便利な評価用キット提供

MB100 評価キット(別売)は、MT10をホストデバイスに統合する前に、テストに必要なソフトウェアおよびハードウェアツールを提供します。キットには、ソフトウェアユーティリティ、インタフェースケーブル、MB100マルチI / Oボードが含まれています。 MB100は、そのサイズが小さいために、MT10をホストデバイスに接続するインタフェースボードとしてホストシステム内部にインストールするのにも適しています。

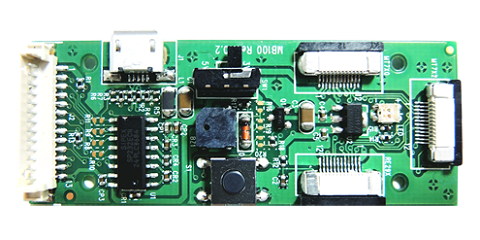

MB100 評価ボード





仕様

仕様

光学特性
光 源 625nm LED
センサー リニアイメージャ
分解能 0.10mm
スキャン速度 650スキャン/秒
読取角度(ピッチ) ± 30°
読取角度(スキュー) ± 40°
MRD 30 %
読取幅 140 mm (JAN 0.33mm)
読取距離 45~70 mm (Code39, 0.10mm)
40~95 mm (Code39, 0.127mm)
35~195 mm (Code39, 0.25mm)
45~275 mm (Code39, 0.38mm)
電気的特性
動作電圧 3.3V DC ± 5%
動作電流 < 85mA (USB) < 75mA (UART)
スタンバイ電流 < 45mA (USB) < 35mA (UART)
アイドル電流 < 500uA (USB) < 300uA (UART)
読取シンボル JAN-8/JAN-13, UPC-A/UPC-E, Industrial 2 of 5, Codabar(NW7), Matrix 2 of 5, Code 11, Code 93, Code 32, Code 128, Standard Code 39, Full ASCII Code 39, Interleaved 2 of 5, China Postal Code, MSI Plessy Code, UK Plessy Code, GS1-128, Telepen Code, IATA Code, GS1 Databar
インタフェース UART TTL, USB HID, USB VCP
機械的特性
外形寸法 14(W) × 11.9(L) × 7(H)mm
重量 約1g
素材 ポリカーボネート(黒)
コネクタ 13pin ZIF (pitch=0.3mm)
ケーブル 13-pin to 12-pin FPC cable (pitch=0.5mm), 50mm, Brown
(P/N: 6351-0501113, QTY: 1)
ネジ Tapping Screw, T1.7x4mm (P/N: 4235-1704X51, QTY: 2)
環境特性
動作温度 -20 ℃ ~ +60 ℃
保存温度 -20℃ ~ +60℃
湿度 0 ~ 95%RH(非結露)
落下強度 1.5m
外乱光 100,000 ルクス(太陽光)
ESD 4 KV(接触放電)、8KV(空中放電) 但し、SED保護ケースを使用
EMC FCC Part 15B Class B, CE EN55022/24/32
環境 WEEE, RoHS 2.0
MB100 Multi I/O Board

MB100 Multi I/O Board

Marsonが提供する1Dスキャナエンジンを評価するためのマルチI/Oインタフェースを搭載した基板 MB100 評価キットとして提供しています。



統合を容易にするインターフェース

MB100 マルチ I/O ボードは、開発者が Marson バーコード スキャン エンジンをホスト デバイスに統合する前にテストできるように特別に設計されています。 MB100 は、コンパクトなサイズ (23 x 61.5 x 6.5mm) と軽量 (6g) のおかげで、スキャン エンジンとホスト デバイスを接続するインターフェイス ボードとして、システム ハウジング内に取り付けるのにも最適です。

柔軟な電気統合

MB100 I/O ボードは、Marson 1D バーコード スキャン エンジンと互換性があり、開発者が RS232、USB HID、USB VCP などのさまざまな標準インターフェイスでテストとデバッグを行うのに役立つツールです。 MB100 マルチ I/O ボードのスイッチを調整することで、開発者は電源電圧を 3.3V から 5V に簡単に変更することもできます。

開発時間の短縮

複数のインターフェイス ケーブルが利用可能で、MB100 のウェーハ コネクタにより、開発者は MB100 I/O ボードを介して Marson バーコード スキャン エンジンを別のシステム プラットフォームに簡単に接続でき、開発時間とコストを大幅に削減し、新しいインターフェイス ボードを検証することもできます。デザイン。

仕様

電気的特性
動作電圧 5 VDC ± 5%
動作電流 使用するスキャンエンジンに依存
スタンバイ電流 < 20mA
インタフェース RS232C, USB HID, USB VCP
機械的特性
外形寸法 23(W) × 61.5(L) × 6.5(H)mm
重量 6g
素材 PCB(緑)
コネクタ 13pin Wafer Connector (pitch=1.25mm), Micro USB
ケーブル 延長Y-ケーブル, マイクロUSB cable
トリガー スキャンボタン
インジケータ LED, ブザー
環境特性
動作温度 0 ℃ ~ +50 ℃
保存温度 -20℃ ~ +65℃
湿度 0 ~ 95%RH(非結露)
ESD 4 KV(接触放電)、8KV(空中放電) 但し、SED保護ケースを使用
EMC/RF FCC Part 15B ClassB, CE EN55022/24
環境 WEEE, RoHS 2.0
ダウンロード
価格

型名および価格は、弊社営業にお問い合わせください。
