驚異の読取性能とIP54、コンパクトにより組込みに最適

固定型リニアイメージャ

FM480

固定型リニアイメージャFM480は、FuzzyScan 2.0リニアイメージングエンジンを塔載し、分解能0.076mm、最大500スキャン/秒の驚異の読取性能を実現しています。防塵防滴グレードIP54とコンパクトサイズは、キヨスク端末や宝くじマシンなどへの組み込みばかりでなく、コンベアラインや検体検査装置などにも使用できます。読取方向は、フロ ントビューとサイドビューが選択できます。

PC Worthロゴアイニックスは、PC Worth社の正規輸入代理店です。

本製品は、Amazonアイニックスストア、Yahooアイニックスストア、楽天アイニックスオンラインショップで購入できます。5台以上は、追加ディスカウントがありますので、購入/見積ボタンをクリックして、見積りをご依頼ください。

1Dイメージャ 防塵・防滴 高耐久性 氷点下動作
お問合わせはこちらから
オンラインでのご購入または見積りはこちらから
特長

特長

丈夫なモールドケース

耐久性モールドケースは、軽量でありながら厳しい環境でも使用できます。また、防塵防滴IP54に適合しています。

ウルトラコンパクトサイズ

超小型サイズの2.3cm×4.0cm×4.5cmですので、小さなスペースに設置できます。また、スペースにより、フロントビューとサイドビューを選択できます。

大きな読取距離と高速スキャン

0.33mmのJANコードの場合の読取距離は、約40cmです。また、0.5mmのCode39の読取距離は、約60cmですので、コンベアでも使用できます。しかも、最大500スキャン/秒の高速スキャンは、高速コンベアでも使用できます。

高密度バーコード対応の高分解能

高分解能0.076mmですので、プリント基板などの高密度バーコードも楽に読取りできます。

便利なユーザインタフェース

3個のLEDとビーパ音、ユーザが読取状態を容易に確認できます。また、テストスキャンボタンは、読取位置の確認や読取の確認に便利です。

豊富なインタフェース

USBキーボード(HID)、USBシリアル(COM)、RS232Cのインタフェースに対応できます。USBモデル、RS232Cモデルの他に、USBとRS232Cのユニバーサルモデルもあります。

(注意) USB仮想COMは、PCまたはドライバの影響で通信停止になる場合がありますので、事前の検証をお願いします。組込用途で連続的にご使用になる場合は、RS232Cをお使いになることをお勧めします。

簡単な機能変更と機能アップ

フラッシュメモリの採用により、簡単に最新のファームウェアに更新可能です。

便利なソフト編集機能

内蔵のDataWizard機能により、ホストにデータ転送する前にデータ編集が可能です。



FM480コンパクトサイズ
コンパクトサイズ
FM480トップビュー
3LEDとスキャンテストボタン
FM480サイドビュー
サイドビューモデル
機能/他

低品位のバーコードでもらくらく読取



リニアイメージャは、スキャンラインを画像処理して読み取っています。したがって、汚れや傷があっても画像処理によりそれらを取り除いて高い読取率 を実現します。FM480は、下のような極めて低い印刷品質のバーコードでも高いレスポンスで読取ることができます。その読取感覚は、驚きの域に達してい ます。

低品位のバーコードの例



コネクタ



USBインタフェース

 USBインターフェース



RS232Cインタフェース(ACアダプタ用電源コネクタ付)

 RS232Cインターフェース

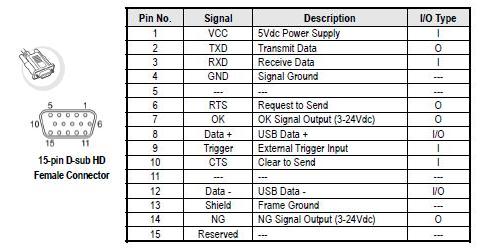

ユニバーサルインタフェース(OK/NG信号出力、外部トリガ入力付)

 ユニバーサルインターフェース



取付方法



取付方法

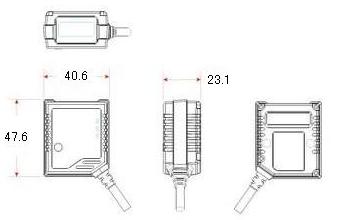

FM480外形寸法

仕様

仕様



光学的特性
光源 可視光LED(波長:630nm)
読取方式 リニアイメージャ方式2048ピクセルCCD素子
分解能 0.076mm(Code39、PCS値0.9、接触読取のとき)
読取距離 接触~400mm(モジュール幅0.33mm、PCS値0.9のとき)
但し、近接時に開口幅を超えるシンボルは読取できません。
読取幅 約20cm(分解能0.25mm、読取距離約35cmのとき)
約35cm(分解能0.51mm、読取距離約70cmのとき)
走査速度 500スキャン/秒、ダイナミックスキャン
操作角度 スキュー角 0~±65°
ピッチ角 0~±65
MRD値 Min.20%(EAN13、モジュール幅0.33mmのとき)
電気・機械的特性
読取シンボル ・JAN/EAN/UPC(with Addon)
・Interleaved 2 of 5(ITF)
・Code 2 of 5
・Matrix 2 of 5
・Codabar(NW-7)
・Code39、Full ASCII Code39
・Code128、GS1-128、ISBT128
・Code11
・Code32、IATA、HIBC
・Code93
・MSI/Plessey、UK/Plessey
・Telepen、他
動作モード トリガモード、アルタネーティブモード、レベルモード、フォースモード、プレゼンテーションモード
インタフェース ・RS232C(TTLレベル)
・USBキーボード(HID)
・USBシリアル(COM)
※USBシリアル(仮想comインターフェース)を使用する場合は、Windows8.1まではメーカがドライバーを提供しています。Windows10からはOS搭載の機能で使用可能となります。
機能設定 バーコードメニュー
Windowsユーティリティ:Power Tool .NET
データ編集 バーコードプログラムマニュアルからDataWizardでのデータ編集
FuzzyScan Power Tool .NetによりDataWizardでのデータ編集
読取窓 フロントビューモデル、90°サイドビューモデル
コネクタ RS232Cモデル D-sub 9pinメス
USBモデル Type A 4pin
ユニバーサルモデル D sub HD 15pin メス
電源電圧 +5VDC±10%
消費電流 動作時165mA±10%
スタンバイ時70mA±10%
外形寸法 23.1mm(L)×40.6(W)×47.6(D)mm
重量 約120g(RS232C)
約95g(USB)
ケーブル長 2m(コネクタ含む)
マウンティング M3×4mmネジ 2個
環境特性
取得規格 CE、FCC Part 15 class B
環境適合 RoHS対応
使用温度範囲 -10℃~+50℃
保存温度範囲 -40℃~+60℃
動作湿度範囲 5~95%非結露
外乱光 0~100,000Lux
振動耐力 XYZ方向に1G、8~80Hz、1サイクル5分、24時間
防塵・防滴 IP54
落下衝撃 1.2mからコンクリートに自然落下後、正常に動作
無償保証期間 1年間

購入先

本製品は、Amazonアイニックスストア、Yahooアイニックスストア、楽天アイニックスオンラインショップでご購入ください。

ダウンロード
価格

型名および価格は、弊社営業にお問い合わせください。
