世界トップクラスの耐久性、広い読取範囲、DPMにも対応

コードレス産業用デジタルスキャナ

DS3678

DS3678は、厳しい環境でも安心して使用できる産業用2次元イメージャで、標準焦点SR、高分解能HD、高性能HP、ロングレンジER、ダイレクト マーキングDPをラインナップ、様々なニーズに応えることができます。1280×800または1280×960ピクセルの高解像度イメージセンサにより、従来のDS3578に比べ読取範囲が大きくなりました。 また、2.4mの落下耐久性、-20℃の使用温度、IP67/IP65の防塵・防滴性能など、世界トップクラスの耐久性を持っていますので、保守や機会損失を含めた トータルコストを大幅に削減できます。大容量バッテリとBluetooth 4.0 BLEにより、フル充電で7万回以上の読取が可能です。

Zebra ロゴ アイニックスは、ゼブラ社のゴールドパートナーです。

2Dイメージャ Bluetooth 防塵・防滴 高耐久性 氷点下動作 長期無償保証
お問合わせはこちらから
オンラインでのご購入または見積りはこちらから
特長

特長

使用環境に合ったモデルが選択可能

DS3678は、標準焦点のSRモデル高分解能のHDモデル高性能のHPモデルロンングレンジのERおよびダイレクトパーツマーキング用のDPモデルがあります。HPモデルは、近くから長距離まで幅広い読取範囲を実現し、OCR読取も可能にしました。最新のBluetooth V4.0 LEを搭載、Class 1により100mの通信が可能です。

DS3678 トップビュー

DS3678 セット

世界トップクラスの耐久性

DS3678は、2.4mの落下耐久性、1m/5,000回の転倒衝撃強度、-30℃の使用温度、そして、IP67の防塵・防水性能など、トップクラスの耐久性を持っています。しかも、従来のDS3578より約10%軽量化されています。

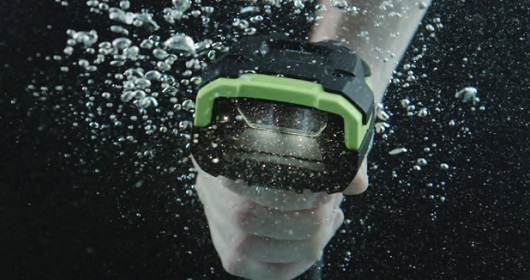

DS3608 耐久性

バーコードを素早く読取

印刷ラベルでも、画面表示でも、素早くバーコードや2次元シンボルを読取ます。また、印刷品質の悪いラベル、キズや汚れのあるのラベル、シュリンク でラッピングされたラベルなど、厳しい条件の下でも高い読取率を実現します。しかも、エリアイメージ処理によりシンボルの方向に関係なく読み取りできます ので、作業効率が向上します。

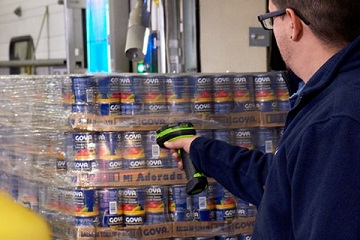

DS3608 ラッピング読取

優れた照準機能

SRモデルは、遠隔で高い視認性を実現するために赤色照明に高輝度LED照準を採用しています。HP/HDモデルは、白色照明にレーザ光によるクロスヘアラインの照準を採用しています。

高輝度LED、ビーパ音、バイブレーションによる読取確認

雑音の多い環境でも確実な読取確認を実現するために、LED表示、ビーバ音、バイブレーションによる読取確認モードを装備しています。ビーパ音は、調節可能です。

コードレスで読取、満充電で7万スキャン以上

3,100mAhリチウムイオンバッテリとBluetooth V4.0を搭載していますので、フル充電で7万回以上のスキャンが可能です。また、Class 1により100m以上の通信が可能です。プロファイルは、HIDとSPPをサポートしています。

幅広い読取深度(SR/HP)

標準焦点のDS3678SRは、従来のDS3578SRに比べ読取深度が50%以上伸びています。また、ハイパフォーマンスのDS3678HPは、 従来のDS3578SRに比べ読取深度が2倍以上伸びています。これらは、手元の伝票読取と棚の商品読取を1台で可能にします。DS3678HPは、OCR読取機能も装備しています。

  DS3578SR DS3678SR DS3678HP
シンボル 近距離 遠距離 近距離 遠距離 近距離 遠距離
0.19mm DataMatrix  5.3cm 14.0cm  3.8cm 17.8cm 19.1cm 29.2cm
0.33mm JAN  2.3cm 38.4cm  0.8cm 62.2cm 3.0cm 87.6cm
0.51mm Code39  2.5cm 53.1cm  1.3cm 72.4cm 3.8cm 128cm

極小シンボルや高密度シンボル読取(HD)

DS3678HDは、バー幅0.076mmのバーコードシンボル、セルサイズ0.10mmの2次元シンボルを読取できますので、極小シンボルや高密度シンボルの読取が可能です。

最大20m以上の長距離読取(ER)

DS3678ERは、ほぼ接触した状態から最大21.4mの距離まで読み取ることができます。したがって、フォークリフトから降りずに、棚や床置の商品や棚ラベルを読み取ることができます。

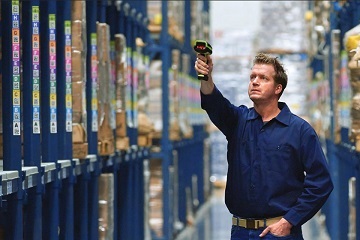

DS3608 長距離読取

ダイレクトマーキングに対応(DP)

DS3678DPは、レーザマーキング、ドットピンマーキング、ケミカルエッチング、インクジェットモールド、金型、サーマルスプレイなど、様々な マーキングに対応できます。また、マルチプルライティングにより、低コントラストや高コントラストの表面や、反射面、曲面、凹凸面なども読取できます。

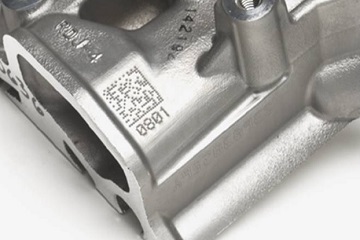

DPM

3年間の無償保証

産業用のバーコードリーダとしては、非常に長い3年間の無償保証を提供します。

用途/他

優れた保守体制

安心の長期無償保証期間

スキャナの無償保障(Warranty)は、製品出荷後、3年ですので、安心です。製造者の責による故障について、弊社リペアセンターでセンドバック方式により無償修理致します。修理納期は標準10営業日以内で、代替機の用意はございません。

無償保証範囲外をサポートするサービスフロムスタート

無償保証による標準修理期間は、10営業日ですので、その間の業務対応が求められます。また、使用中の事故による修理は、保証外ですので、修理見積りを取ってから修理注文するなど、多くの手間を必要とします。これらの問題を解決するために、サービスフロムスタートを提供しています。

このサービスは、製品購入時にご契約して頂くことにより、「3営業日以内の修理」や「翌日、修理品または代替機の発送」により、業務の支障を最小限に抑えることができます。また、不慮の事故による修理も保証範囲になりますので、保証期間の修理費を固定化できます。是非、ご購入と同時にサービスフロムスタートの保守契約を締結されることをお勧めします。

  • サービスフロムスタート アドバンスドエクスチェンジ:故障コール受付の翌営業日に代品を発送します。
  • サービスセンター ブロンズ:随時契約の保守サービス。修理品受付後、3営業日以内に修理し、発送します。
仕様

仕様



光学的仕様
光源 高輝度可視光LED 660nm (SR/ER)
暖白色光LED (HP/HD)
マルチプル照明(DP)
照準 スポット高輝度LED 610nm (SR/ER)
クロス半導体レーザ 655nm (HP/HD/DP)
受光素子 イメージCCD 1280 × 800  (SR/ER)
イメージCCD 1280 × 960  (HP/HD/DP)
読取視野 42° H × 28° V (SR)
31° H × 23° V (HP/DP)
48° H × 36.7° V (HD)
near 32° H × 20° V / far 12° H × 7.6° V (ER)
最小コントラスト MRD 15%
読取角度 スキュー:±60°、ピッチ: ±60°、ロール: ±360°
分解能/読取距離 (SR) 0.127mm (Code128)   3.3cm~17cm
0.51mm (Code128)   7.1cm~71.1cm
1.02mm (Code128)   4.4cm~152.4cm
0.19mm (DataMatrix)   4.8cm~15.2cm
0.25mm (DataMatrix)   3.5cm~21.8cm
分解能/読取距離 (HD) 0.076mm (Code128)   5.1cm~7.6cm
0.51mm (Code128)   5.6cm~66.0cm
0.25mm (DataMartirix)   2.5cm~22.9cm
分解能/読取距離 (HP) 0.127mm (Code128)   15.2cm~35.6cm
0.51mm (Code128)   12.7cm~114.3cm
0.19mm (DataMatrix)   17.8cm~27.9cm
0.25mm (DataMatrix)   15.2cm~38.1cm
分解能/読取距離 (ER) 0.38mm (Code128)   12.7cm~254.0cm
1.02mm (Code128)   8.9cm~660.4cm
2.54mm (Code128)   50.8cm~2133.6cm
0.25mm (DataMartirix)   10.1cm~111.8cm
5.08mm (DataMartirix)   10.1cm~111.8cm
分解能/読取距離 (DP) 0.076mm (Code39)   0.5cm~7.1cm
0.127mm (Code39)   0.5cm~7.1cm
0.127mm (DataMatrix)   1.0cm~6.3cm
0.25mm (DataMatrix)   0cm~8.6cm
0.127mm (QR Code)   1.0cm~6.3cm
0.25mm (QR Code)   0cm~8.1cm
電気・機械的仕様
読取バーコード ・JAN/EAN/UPC ・Interleaved 2 of 5 ・Code 2 of 5 ・Codabar(NW7)
・Code39 ・Code128 ・GS1-128 ・Code 11 ・MSI Plessey,
・GS1 Databar(RSS) ・Base 32 (Italian Pharma)
読取2次元シンボル ・PDF417 ・Micro PDF417 ・DataMatrix ・GS1 DataMatrix
・MaxiCode ・QRCode ・AztecCode ・GS1 Composite ・TLC-39
郵便コード ・U.S. Postnet ・U.S. Planet ・U.K.Postal ・Japan Postal
・Australian Postal ・Dutch Postal ・4State Postal
OCR (HPモデル) OCR-A/B、MICR-E13B、米国通貨シリアル番号
イメージファイル BITMAP、JPEG、TIFF
インターフェイス
(クレードル)
・USB
・RS232C(TTLレベル)
・PS2 キーボード
読取確認 LED、ビーパー、バイブレーション
バッテリー 3.7V / 3,100mAh、リチウムイオン
外形寸法 スキャナ 76mm(W) × 132mm(D) × 185mm(H)
重量 SR   407 g (バッテリー含む)
HP/HD 411 g (バッテリー含む)
ER   436 g (バッテリー含む)
DP   402 g (バッテリー含む)
無線仕様
Bluetooth Bluetooth Class 1、バージョン 4.0 (LE)
プロファイル SPP、HID
通信速度 Classic Bluetooth :3 Mbit/s (2.1 Mbit/s)
Low Energy  :1 Mbit/s (0.27 Mbit/s)
通信距離 Class 1 :最大 100 m
Class 2 :最大 10 m
環境仕様
動作温度範囲 -20℃~+50℃
保存温度範囲 -40℃~+70℃
湿度範囲 5%~95%RH(非結露)
耐落下衝撃 2.4mの高さからコンクリートに自然落下後、正常動作
耐転倒衝撃 1mで5000回転倒
防塵・防水 IP65  SR/HD/ER
IP67  HP/DP
静電気耐力 EN61000-4-2 に従い、±25 KV 空中放電、±10 KV 直接放電、±10 KV 間接放電
外乱光耐力 108,000 ルクス (直射日光)
安全規格 EU 安全規格:EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 +
AC 2011 + A2:2013
国際安全規格:IEC 60950-1:2005 + A1:2009 + A2:2013
米国:UL 60950-1、第 2 版、
カナダ安全規格:CAN/CSA-C22.2 No. 60950-1-07
日本:電気用品取締法
EMI/RFI規格 IT 放射規格:EN 55022:2010/AC: 2011 (Class B)
IT 耐性規格:EN 55024:2010
重工業規格:EN 61000-6-2:2005/AC:2005
高調波電流放射規格:EN 61000-3-2:2006 + A1:2009 + A2:2009 (Class B)
電圧変動およびフリッカ規格:EN 61000-3-3:2013
医療用電気機器規格:EN 60601-1-2:2007/AC:2010、IEC 60601-1-2:2007 (修正版)
無線周波数装置規格:47 CFR Part 15, Subpart B,Class B
デジタル機器規格:ICES-003 Issue 5, Class B
LED規格 IEC 62471: 2006 (Ed.1.0)、EN 62471: 2008 (LED)
レーザ規格 UL、VDE、CU recognized laser component
ユーティリティ、保守
123Scan2 スキャナのパラメータのプログラミング、ファームウェアのアップグレード、スキャンしたバーコードデータの提供、レポートの印刷を行います。
スキャナSDK 完全な機能を持つスキャナアプリケーションを生成します。ドキュメント、ドライバ、テストユーティリティ、サンプル・ソース・コードを含みます。
スキャナ管理SMS Zebra スキャナをリモートから管理し、資産情報を照会します。
無償保証期間 スキャナ/クレードル  3年間、バッテリー 1年間
ダウンロード
価格
品 名 型 番 標準価格(税別) ネット価格(税別)

標準デジタルスキャナ (SR/USB)

SRモデル、通信クレードル、ACアダプタ、USBケーブル2.1mストレート、クイックガイド

DS3678SR-USBR オープン価格 お問合せ下さい

標準デジタルスキャナ (SR/RS232C)

SRモデル、通信クレードル、ACアダプタ、RS232Cケーブル2.1mストレート、クイックガイド

DS3678SR-RSR オープン価格 お問合せ下さい

高分解能デジタルスキャナ (HD/USB)

HDモデル、通信クレードル、ACアダプタ、USBケーブル2.1mストレート、クイックガイド

DS3678HD-USBR オープン価格 お問合せ下さい

高分解能デジタルスキャナ (HD/RS232C)

HDモデル、通信クレードル、ACアダプタ、RS232Cケーブル2.1mストレート、クイックガイド

DS3678HD-RSR オープン価格 お問合せ下さい

高性能デジタルスキャナ (HP/USB)

HPモデル、通信クレードル、ACアダプタ、USBケーブル2.1mストレート、クイックガイド

DS3678HP-USBR オープン価格 お問合せ下さい

高性能デジタルスキャナ (HP/RS232C)

HPモデル、通信クレードル、ACアダプタ、RS232Cケーブル2.1mストレート、クイックガイド

DS3678HP-RSR オープン価格 お問合せ下さい

長距離デジタルスキャナ (ER/USB)

ERモデル、USBケーブル2.1mストレート、クイックガイド

DS3678ER-USBR オープン価格 お問合せ下さい

長距離デジタルスキャナ (ER/RS232C)

ERモデル、RS232Cケーブル2.1mストレート、クイックガイド

DS3678ER-RSR オープン価格 お問合せ下さい

DPMデジタルスキャナ (DP/USB)

DPモデル、2.1mストレートケーブル、クイックガイド

DS3678DP-USBR オープン価格 お問合せ下さい

DPMデジタルスキャナ (DP/RS232C)

DPモデル、2.1mストレートケーブル、クイックガイド

DS3678DP-RSR オープン価格 お問合せ下さい

スペアバッテリ

BTRY-36IAB0E-00 オープン価格 お問合せ下さい

インテリスタンド

ハンドフリー読取用

STND-AS0036-07 オープン価格 お問合せ下さい

ベルトホルスタ

11-59382-01 オープン価格 お問合せ下さい

フォークリフトホルダ

21-52612-01R オープン価格 お問合せ下さい
