130万/160万ピクセル、DPM、オートフォーカス、グローバルシャッタ

産業用スマートコードリーダ

ID2000

超小型の固定型バーコードスキャナですので、装置への組込や自動化機械への取付が容易です。赤/青/白色の光源と130万/160万ピクセルの高解像度カメラにより高品質の画像を取得、1次元、2次元、および、DPMシンボルを高速で認識します。グローバルシャッタにより移動読取が可能です。オートフォーカスモデルは、高速ソリッドステートフォーカスレンズにより5mS以内でピント調整できます。また、1mm以下の極小シンボル対応モデル、Cマウンドカメラモデルも用意しています。オプションのマルチカラーLED光源や偏向フィルタを使用すれば、更に読取性能が向上します。



HIKROBO ロゴ



2Dイメージャ 有線LAN 防塵・防滴 高耐久性 氷点下動作
お問合わせはこちらから
オンラインでのご購入または見積りはこちらから
特長

特長

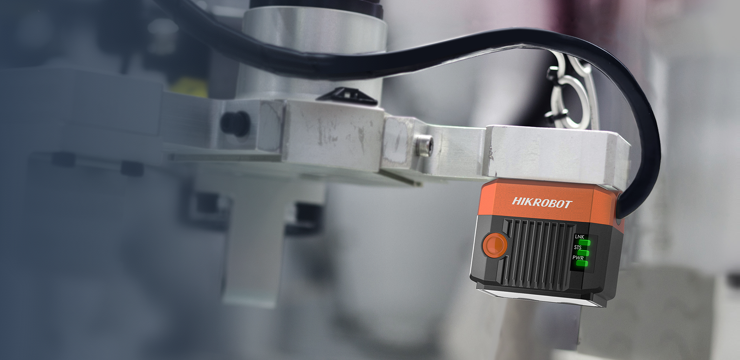

ID2000 image2

超コンパクトサイズ、卓越した読取性能

ID2000シリーズは、46×38×25 mmの超小型サイズですので、装置への組込や自動化機械への取付が容易です。取付面は、設置場所に応じて背面、または、側面を選択できます。画像認識は、人工知能技術を活用して開発された画像処理技術により卓越した認識率を提供します。

豊富なラインナップ

カメラの解像度は、シンボルのセルサイズに応じて130万画素、160万画素から選択できます。光源は、白/赤/青色のマルチカラーLEDの他、安価な赤色LEDのモデルが選択できます。レンズは、読取距離に応じて焦点距離が 5mmから25mmまで選択でき、更に、Cマウントカメラレンズを搭載できるモデルも用意されています。ピント合わせは、マニュアフォーカス、固定フォーカス、オートフォーカスが選択できます。インターフェイスは、USBとファーストインターネットが選択できます。このように豊富なラインナップから設置環境に合わせたモデルを選択することができます。

照明、照準

基本モデルは、赤色LED 4個、青色LED 4個、または、白色LED 4個を搭載したモデルが選択できます。オプションの偏光フィルタを取り付けると、光沢でもコントラストの高い画像が取得できます。また、照準光は、現場で読取範囲を明示し、マニュアルフォーカスが緑色LED、オートフォーカスがオレンジ色となっています。マニュアルトリガーボタンを装備していますので、現場でテスト読取が可能です。

グローバルシャッタ

ID2000は、グローバルシャッタを使用していますので、ワークが移動していても鮮明が画像を取得できます。解像度は、130万ピクセル(1280×1024)または、160万ピクセル(1408×1024)が選択できます。

マニュアルフォーカス

マニュアルフォーカスの 06Sシリーズは、焦点距離が6mm (6.7mm) のモデルで、背面ノブにより読取範囲を40mm~120mmの範囲で調整できます。解像度は、シンボルのセルサイズに応じて130万ピクセル、160万ピクセルのイメージセンサがあります。したがって、シンボルサイズ0.7mm以下の極小シンボルの読取や長距離読取が可能です。

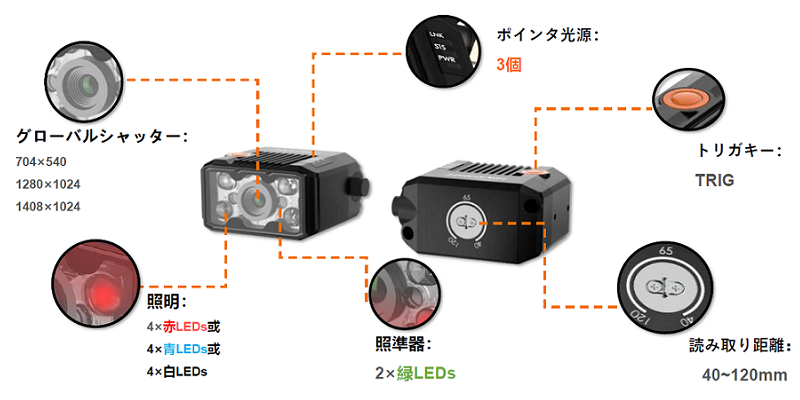

ID2000 特長

オートフォーカス

高速オートフォーカス調整機能の 16Tシリーズは、5mS以内のピント調整が可能です。したがって、異なる距離のワークに対してリアルタイムで焦点合わせをすることができます。オートフォーカスは、圧電フィルムを使用していますので、電磁干渉や重力の影響を受けず、また、1mW以下の低消費電力です。

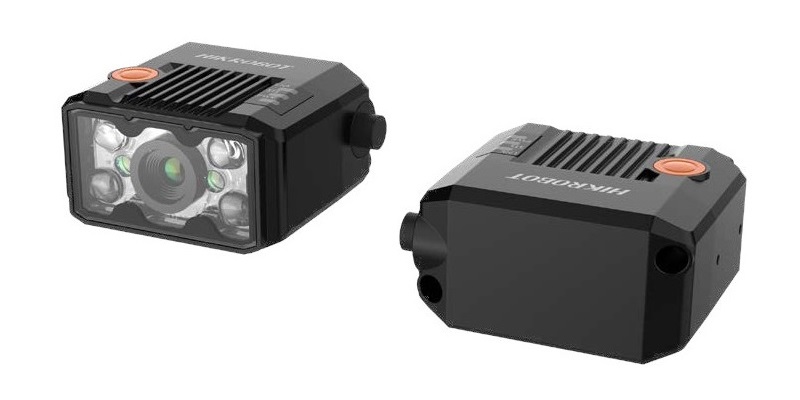

ID2000 Tシリーズ

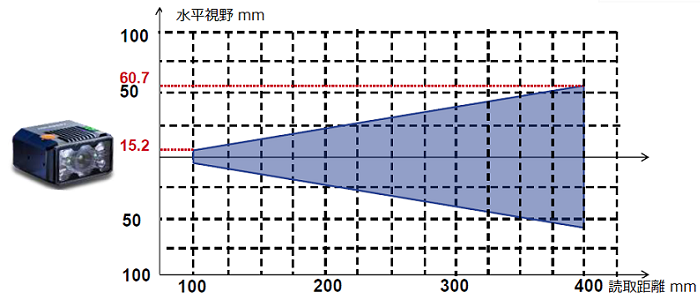

ID2000 AutoForcus



モデル ID2004M-16T ID2016M-16T
解像度 704×540 1408×1024
ピクセルサイズ 6.9 μm x 6.9 μm 3.45 μm x 3.45 μm
フレームレート 60 fps 60 fps
読取速度 45 シンボル/秒 45 シンボル/秒
照明光/照準光 赤色LED/オレンジLED 赤色LED/オレンジLED
焦点距離 16 mm 16 mm
読取距離 100~400 mm 100~400 mm
インターフェイス Fast Ethernet 100Mbps Fast Ethernet 100Mbps
防塵・防滴 IP65 IP65





オプション/用途

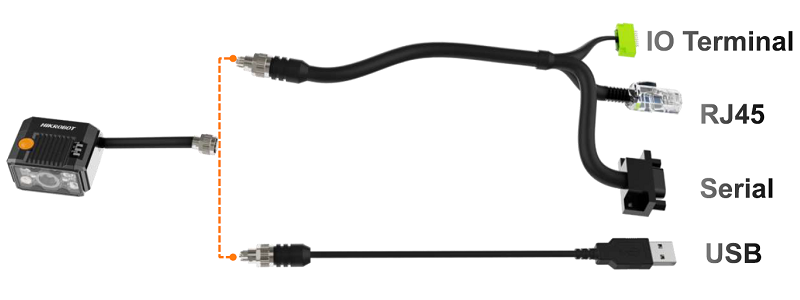

インターフェイスケーブル

ID2000M-S/Tシリーズ

ID2000 ケーブル



用途

 検体検査

試験管に貼付されたバーコードラベルを検査前に自動的に読取します。ID2013EM を使用して曲面のバーコードを安定的に読取した。

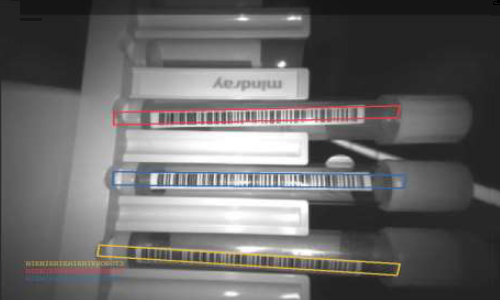

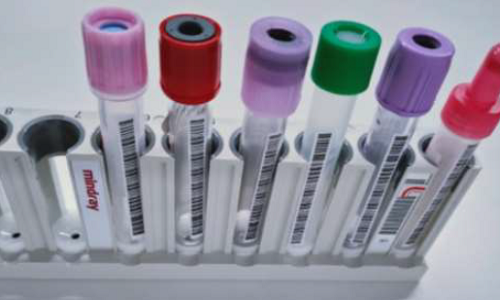

ID2000 試験管バーコード ID2000 試験韓読取



 減速機の部品読取

 部品にレーザマーキングされたQR Codeを読取しPLCにデータ入力、部品を識別して次工程に搬送する。ID2004M を使用して99.9%以上の読取率を達成した。

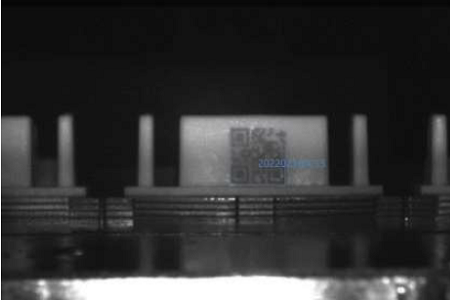

ID2000 減速機 ID2000 減速機QR読取

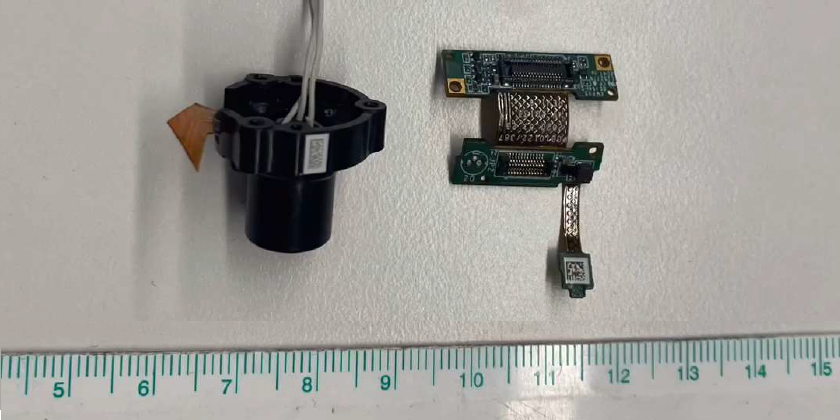

極小シンボルの読取

左シンボル 1.5 x 3 mm、右シンボル 2 x 2 mm

極小シンボル



 読取バーコードシンボルの例

Barcodeシンボル





仕様

仕様

130万画素モデル(マニュアルフォーカス)

モデルID2013M-06S-*BN-UID2013M-06S-*BN
読取特性
1次元シンボル JAN/EAN-8/13、UPC-A/E、Interleaved 2 of 5(ITF)、Codabar(NW-7)、Code39、Code93、Code128
2次元ンボル QR Code、DataMatirx、DMRE
イメージセンサ 130万ピクセル、CMOS、モノクロ、グローバルシャッタ
解像度 1280 x 1024
フレームレート 60 fps
読取速度 45シンボル/秒
ピクセルサイズ 4 μm x 4 μm
センサーサイズ 1/2.7 インチ
露光時間 16 μm~1 秒
利 得 0 dB~15 dB
光学特性
焦点距離 6 mm
読取範囲 40~120 mm
外乱光 0 ~ 50,000 ルクス
照明光 赤色LED4個 or 青色LED4個 or 白色LED4個
照準光 緑色LED
電気仕様
プロットコル Smart SDK、USB Smart SDK、TCP server/client、シリアル、FTP、HTTP、Profinet、MELSEC、イーサネット、ModBus、UTP、Fins、SLMP
インターフェイス USB  3.0 Fast Ethernet (100Mbps)
デジタル I/O 17ピンM12コネクタ 17ピンM12コネクタ、非絶縁 I/O X 4、RS232C
電 源 5VDC (USB3.0) 12 VDC~24VDC
消費電流 約4.6 W @5VDC 約10.6W @24VDC
機械仕様、他
インジケータ 電源(PWR)、ネットワーク(LNK)、ステータス(STS)
外形寸法 46(W) × 38(D) × 25(H)mm
重量 約 160 g
防塵・防滴 IP65
使用温度 0~50℃
保存温度 -30~70℃
湿 度 20~95% RH、非結露
ソフトウェア IDMVS
承 認 CE、FCC、RoHS

 型名の*は、LEDの色コードです。(赤:R、青:B、白:W)



160万画素モデル(マニュアルフォーカス)

モデルID2016M-06S-*BN-UID2016M-06S-*BN
読取特性
1次元シンボル JAN/EAN-8/13、UPC-A/E、Interleaved 2 of 5(ITF)、Codabar(NW-7)、Code39、Code93、Code128
2次元ンボル QR Code、DataMatirx
フレームレート 60 fps
読取速度 45シンボル/秒
イメージセンサ 160万画素、CMOS、モノクロ、グローバルシャッタ
ピクセルサイズ 3.45 μm x 3.45 μm
センサーサイズ 1/2.9 インチ
解像度 1408 x 1024
露光時間 16 μm~1 秒
利 得 0 dB~15 dB
光学特性
焦点距離 6 mm
読取範囲 40~120 mm
外乱光 0 ~ 50,000 ルクス
照明光 赤色LED4個 or 青色LED4個 or 白色LED4個
照準光 緑色LED
電気仕様
プロットコル Smart SDK、USB Smart SDK、TCP server/client、シリアル、FTP、HTTP、Profinet、MELSEC、イーサネット、ModBus、UTP、Fins、SLMP
インターフェイス USB 3.0 Fast Ethernet (100Mbps)
デジタル I/O 17ピンM12コネクタ 17ピンM12コネクタ、非絶縁 I/O X 4、RS232C
電 源 5VDC (USB3.0) 12 VDC~24VDC
消費電流 約4.6 W @5VDC 約10.6W @24VDC
機械仕様、他
インジケータ 電源(PWR)、ネットワーク(LNK)、ステータス(STS)
外形寸法 46(W) × 38(D) × 25(H)mm
重量 約 160 g
防塵・防滴 IP65
使用温度 0~50℃
保存温度 -30~70℃
湿 度 20~95% RH、非結露
ソフトウェア IDMVS
承 認 CE、FCC、RoHS

 型名の*は、LEDの色コードです。(赤:R、青:B、白:W)

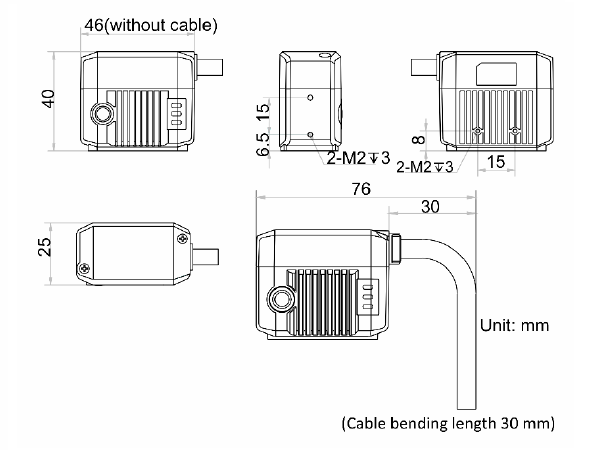

ID2000_size





ダウンロード
価格

型名および価格は、弊社営業にお問い合わせください。
